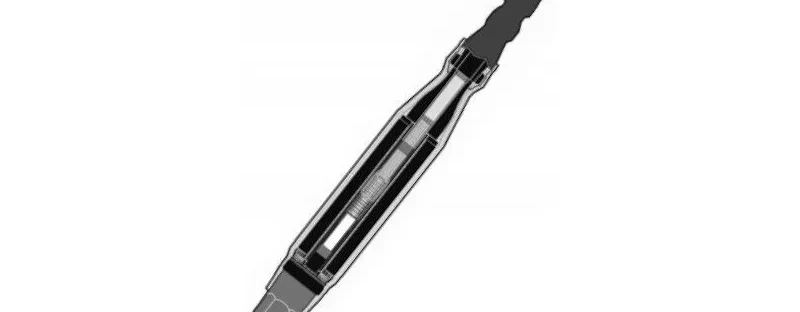

Prawidłowe zarządzanie infrastrukturą energetyczną wymusza stosowanie komponentów gwarantujących niezakłóconą ciągłość przesyłu energii. mufa kablowa pełni w tym skomplikowanym procesie rolę ogniwa spajającego odrębne odcinki przewodów w jedną, trwałą całość. Odpowiednie zabezpieczenie miejsca styku decyduje o żywotności całej sieci elektrycznej ukrytej w ziemi lub zawieszonej na słupach. Bez tego elementu niemożliwe byłoby tworzenie rozległych instalacji zasilających budynki mieszkalne oraz zakłady przemysłowe.
Jakie funkcje pełni mufa kablowa w instalacji?
Głównym zadaniem opisywanego komponentu pozostaje przywrócenie pełnej ciągłości izolacji oraz powłoki zewnętrznej przewodu. mufa kablowa pozwala na uzyskanie parametrów elektrycznych identycznych z fabrycznym odcinkiem kabla. Urządzenie to chroni wrażliwe żyły przed niszczącym działaniem wilgoci oraz przypadkowymi uszkodzeniami mechanicznymi. Dzięki niemu prąd płynie bez zakłóceń nawet w ekstremalnie trudnych warunkach środowiskowych.
Właściwie zamontowany osprzęt całkowicie eliminuje ryzyko wystąpienia groźnych zwarć w miejscu połączenia. mufa kablowa skutecznie przejmuje naprężenia powstające podczas naturalnego osiadania gruntu. Element ten umożliwia również sprawne wykonywanie odgałęzień od głównej linii zasilającej bez obniżania jej trwałości. Takie rozwiązanie ułatwia rozbudowę istniejącej architektury bez konieczności kosztownej wymiany całych sekcji okablowania.
Istotnym aspektem pozostaje zachowanie odpowiedniej odporności elektrycznej i mechanicznej na całym odcinku sieci. mufa kablowa dobrana pod kątem konkretnego napięcia gwarantuje bezpieczeństwo eksploatacji systemu. Stabilizuje ona strukturę kabla, zapobiegając przemieszczaniu się poszczególnych żył wewnątrz powłoki ochronnej. Jest to fundament stabilnego zasilania dla dużych aglomeracji oraz lokalnych punktów odbioru energii.
Jakie są typy osprzętu łączącego przewody?
Wybór konkretnego rozwiązania zależy od specyficznych warunków pracy oraz konstrukcji danego przewodu. Modele termokurczliwe obkurczają się pod wpływem dostarczonego ciepła, tworząc hermetyczną barierę ochronną wokół złącza. Wersje zimnokurczliwe bazują na bardzo elastycznym materiale dopasowującym się do średnicy kabla bez użycia otwartego ognia. Istnieją także warianty żywiczne wykorzystujące specjalne formy wypełniane masą poliuretanową o wysokiej twardości.
| Typ mufy | Materiał izolacyjny | Metoda montażu | Odporność |
| Termokurczliwa | Poliolefina i klej | Palnik gazowy | Wysoka wilgoć |
| Zimnokurczliwa | Guma silikonowa | Wyciąganie spirali | Drgania terenu |
| Żywiczna | Żywica poliuretanowa | Zalewanie formy | Uszkodzenia mechaniczne |
| Telekomunikacyjna | Tworzywo sztuczne | Zatrzaski/Śruby | Warunki atmosferyczne |
Wersje taśmowe służą głównie do szybkiej naprawy uszkodzonej izolacji przy wykorzystaniu warstw samoprzylepnych. Modele taśmowo-żywiczne łączą zalety tradycyjnej impregnacji z nowoczesną trwałością mas zalewowych. Osobny segment tworzą specjalistyczne rozwiązania telekomunikacyjne dedykowane ochronie złączy w kablach telefonicznych. Każdy rodzaj odpowiada na inne wyzwania pojawiające się podczas eksploatacji linii w terenie.
Czym wyróżnia się poprawnie dobrana mufa kablowa?
Ważną cechą profesjonalnego produktu okazuje się trwałe zachowanie ciągłości elektrycznej ekranu oraz pancerza. Dobrze dopasowana mufa kablowa posiada wewnętrzną warstwę kleju termoplastycznego uszczelniającego całą konstrukcję. Materiał wykorzystany do produkcji musi wykazywać pełną odporność na działanie kwasów oraz zasad znajdujących się w glebie. Trwałość chemiczna zapewnia bezawaryjną pracę instalacji przez wiele dziesięcioleci.
Istotne pozostaje precyzyjne dopasowanie przekroju osprzętu do grubości żył roboczych łączonego kabla. Zbyt luźna lub nadmiernie ciasna mufa kablowa nie spełni pokładanych w niej zadań ochronnych. Dokładność wykonania wewnętrznych złączek bezpośrednio rzutuje na temperaturę pracy całego układu energetycznego. Stabilność termiczna to istotny element bezpieczeństwa przeciwpożarowego w każdej instalacji wysokiego napięcia.
Właściwości hydrofobowe materiałów zapobiegają wnikaniu wody do wnętrza struktury przewodu. mufa kablowa wysokiej jakości nie ulega degradacji pod wpływem zmiennych cykli zamarzania i odmarzania gruntu. Odporność na promieniowanie UV pozwala na stosowanie wybranych modeli w instalacjach napowietrznych. Wytrzymałość na rozciąganie chroni połączenie przed skutkami ruchów tektonicznych lub drgań wywołanych ruchem drogowym.
Gdzie najczęściej montowana jest mufa kablowa?
Osprzęt ten spotykany jest powszechnie w ziemnych liniach elektroenergetycznych niskiego i średniego napięcia. mufa kablowa sprawdza się doskonale podczas budowy skomplikowanych napowietrznych sieci telekomunikacyjnych. Instalatorzy wykorzystują te elementy w trakcie usuwania nagłych awarii powstałych w wyniku nieostrożnych prac ziemnych. To ważne ogniwo systemów zasilających szpitale, biurowce oraz infrastrukturę oświetlenia ulicznego.
Proces instalacji wymaga zachowania sterylnej czystości oraz dużej precyzji podczas obróbki końców przewodów:
- Przygotowanie i odtłuszczenie końcówek łączonych kabli.
- Nałożenie odpowiednich rur osłonowych lub formy zalewowej.
- Trwałe zaprasowanie tulejek łączących żyły robocze.
- Hermetyczne obkurczenie lub zalanie korpusu mufy.
Prawidłowo zabezpieczona mufa kablowa staje się niemal niewidocznym, lecz fundamentalnym elementem nowoczesnej sieci. Nie ogranicza ona przepustowości prądowej ani nie zmienia rezystancji linii przesyłowej. Ważne znaczenie ma stosowanie wyłącznie produktów certyfikowanych, spełniających rygorystyczne normy bezpieczeństwa elektrycznego. Solidne wykonanie gwarantuje spokój oraz pewność stałego dostępu do energii dla wszystkich użytkowników końcowych.
